Ressorts de torsion inox on-line

Achetez votre ressort de torsion en ligne

Index des mesures

De = diamètre extérieur T = Couple N-mm A = Longueur de l'Arbre Minimum
d = Diamètre de Fil M = Diamètre du Mandrin Recommandée Fig = Position angulaire des branches
R = Position de la Charge E = Longueur des branches (de l’axe) G/D = Sens d’Enroulement (G= Gauche / D = Droite)


DONNEES TECHNIQUES SUPPLEMENTAIRES

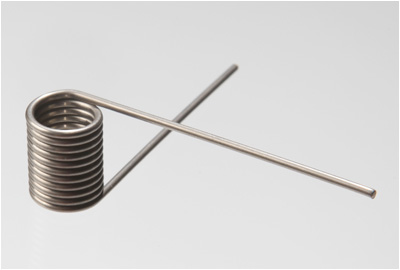

ressorts torsion Les ressorts de torsion  sont normalement utilisés montés autour d’un arbre ou d’un mandarin. Les mandrins suggérés accordent environ 10% d’espace à la déflexion listée. Pour des déflexions plus importantes, la taille de l'arbre devra être réduite.  Il faut prévoir assez de place (espace axial minimum) pour permettre au ressort de fonctionner correctement.  Les ressorts de torsion Spec doivent être utilisés dans le sens d'enroulement des spires. Dans le sens inverse (déroulement), la force maximale est inférieure en raison du stress résiduel.  Les valeurs de couple indiquées sont recommandées pour des conditions normales.  Ces valeurs peuvent être dépassées de 20% pour des applications statiques sans trop endommager le ressort.

EXTREMITES

Les ressorts de torsion standards ont les branches droites.

FINITION

Finition brute en standard.
